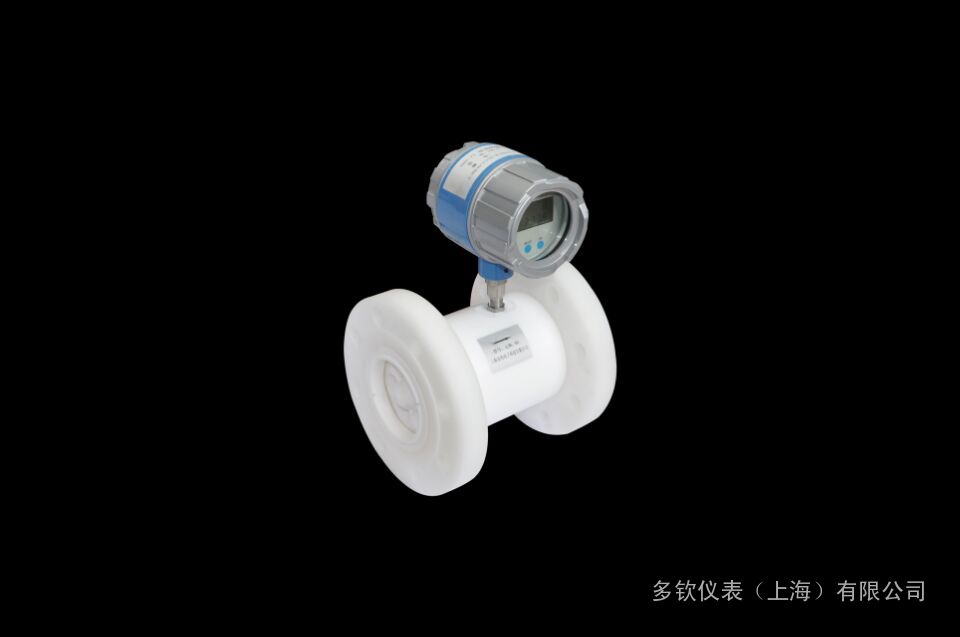

焦炉煤气流量计

概    述
VIVO3040焦炉煤气流量计是采用可变面积式测量原理，用于连续测量管道中的液体和气体的体积流量。焦炉煤气流量计具有结构简单坚固可靠、使用温度范围广、精度高、价格便宜，能使用多种场合的流量测量等特点。焦炉煤气流量计本系列为现场智能指示型，有下进上出、左进右出和下进侧出三种安装形式。焦炉煤气流量计可广泛用于国防、化工、石油、冶金、电力、环保、医药和轻工业等部门的液体、气体流量测量。
焦炉煤气流量计工作原理
VIVO3040焦炉煤气流量计为变面积式流量计，即在流量计的垂直测量管中，当流体向上流经测量管时，浮子向上移动，在某一位置浮子所受的升力与浮子重力达到平衡，此时浮子测量管间的环隙面积保持一定。环隙面积与浮子的上升高度成正比，即浮子的高度与流量成正比。浮子上下移动时，以磁耦合的形式将位置传递到外部指示器，使指示器的指针跟随浮子移动，并借助凸轮板使指针线性指示流量值的大小。电远传型是在指针现场显示流量同时再通过角位移传感器及电流变送器，把流量值精确地转换为4-20mA的标准信号。
焦炉煤气流量计主要技术指标
1、基本参数
管    径 300～3000mm
流速范围 水：2.5～100000l/h
 空气：0.07～3000m3/h
精    度 标准型1.5级，特殊订货可达1.0级
*大工作压力 DN15、DN25、DN40、DN50   40MPa
DN80、DN100、DN150       160MPa
介质温度 普通型：-40℃～+100℃
高温型：-80℃～+250℃
环境温度 指针型：-40℃～+65℃
智能型：-25℃～+65℃
连接方式 法兰连接、螺纹连接、卡箍连接
电气接口 M20*1.5
防护等级 IP65
防爆等级 本安ExibIICT4  隔爆ExdIIBT4
介质粘度 DN15≤5MPaS  DN25-DN150≤250MPaS
工作电源 3.6V锂电池一节，可使用一年
+24VDC，波纹≤5%
测量管材质 304或316L不锈钢，可内衬PTFE或F46
浮子材质 304或316L不锈钢，PTFE或F46

2、焦炉煤气流量计测量范围
通径 工作号 流量范围 压力损失KPa
  水L/H 空气m3/H 水 空气
—— —— 常温型 防腐型 —— 常温型 防腐型 ——
15 1A 2.5-25 —— 0.07-0.7 6.5 —— 7.1
 1B 4.0-40 2.5-25 0.11-1.1 6.6 5.5 7.2
 1C 6.3-63 4.0-40 0.18-1.8 6.6 5.5 7.3
 1D 16-160 6.3-63 0.28-2.8 6.6 5.6 7.5
 1E 10-100 16-160 0.48-4.8 6.8 5.6 8.0
 1F 25-250 10-100 0.7-7.0 7.0 5.8 10.8
 1G 40-400 25-250 1.0-10 8.6 6.1 10.0
 1H 63-630 40-400 1.6-16 11.1 7.3 14.0
25 2A 100-1000 63-630 3-30 7.0 5.9 7.7
 2B 160-1600 100-1000 4.5-45 8.0 6.0 8.8
 2C 250-2500 160-1600 7-70 10.8 6.8 12.0
 2D 400-4000 250-2500 11-110 15.8 9.2 19.0
40 3A 500-5000 400-4000 12-120 10.8 8.6 9.8
 4B 600-6000 500-5000 16-160 12.6 10.4 16.5
50 5A 630-6300 600-6000 18-180 8.1 6.8 8.6
 5B 1000-10000 630-6300 25-250 11.0 9.4 10.4
 5C 1600-16000 1000-10000 40-400 17.0 14.5 15.5
80 8A 2500-25000 1600-16000 60-600 8.1 6.9 12.9
 8B 4000-40000 2500-25000 80-800 9.5 8.0 18.5
100 10A 6300-63000 4000-40000 —— 15.0 8.5 ——
150 15A 20000-100000 —— —— 19.2 —— ——
3、液体、气体、蒸汽流量测量的换算
液体的测量和换算
焦炉煤气流量计于液体测量时，制造厂是用常温下清洁的水作为检验液来校验的，若被测液体的密度与水的密度不同时，应对流量计的示值进行换算，公式如下：
     （公式一）
式中：
Q1：被测介质的实际流量（工况流量）；
Q0：流量计的示值流量
K：体积流量的密度修正系数 ：浮子部件的密度：7900kg/m3
：20℃时水的密度：9982kg/m3
：被测介质的密度：**kg/m3
如果用户选用仪表的流量范围时，可采用以下公式计算：
     （公式二）

式中符号意义同公式一。密度修正系数见下表

400 1.647 1200 0.899
450 1.547 1250 0.877
500 1.463 1300 0.857
550 1.390 1350 0.838
600 1.327 1400 0.819
650 1.270 1450 0.802
700 1.220 1500 0.786
750 1.174 1550 0.770
800 1.133 1600 0.755
850 1.095 1650 0.740
900 1.061 1700 0.726
950 1.029 1750 0.713
1000 1.000 1800 0.700
1050 0.971 1850 0.688
1100 0.946 1900 0.676
1150 0.921 2000 0.653
4、气体的测量和换算
焦炉煤气流量计测量气体时，制造厂是用空气进行校准（20℃，101.325KPa），若被测气体的参数和工作状态与制造厂规定的不同时，应对流量计示值读数进行修正：
      （公式三）
式中：
Q1-工作状态下的气体流量换算到标准状态下的流量
Q0-流量计的示值流量（标准状态下的流量）
-标准状态下被测气体的密度kg/m3
-标况下空气的密度1.205kg/m3
P0-标况下的压力101.325KPa T0-标况下的开尔文温度293.15K
-气体的密度修正系数
-气体的压力修正系数
-气体的温度修正系数
用户在选用仪表时可采用下式计算
     （公式四）
公式四符号定义同于公式三，温度修正系数、密度修正系数、压力修正系数见后表：
常用温度修正系数
工作温度t/℃  工作温度t/℃  工作温度t/℃  工作温度t/℃
-25 1.0869 50 0.9625 120 0.8635 190 0.7956
-10 1.0555 60 0.9380 130 0.8527 200 0.7871
0 1.0360 70 0.9243 140 0.8423 210 0.7789
10 1.0175 80 0.9111 150 0.8323 220 0.7710
20 1.0000 90 0.8985 160 0.8227 230 0.7633
30 0.9834 100 0.8863 170 0.8133 240 0.7558
40 0.9675 110 0.8747 180 0.8043 250 0.7486

常用密度修正系数 常用压力修正系数
气体名称 分子式 密度kg/m3
20℃,101.325KPa
氢气 H2 0.084 3.788
氦气 He 0.166 2.694
甲烷 CH4 0.668 1.343
氨气 NH3 0.719 1.2953
一氧化碳 CO 1.165 1.017
氮气 N2 1.165 1.017
乙烯 C2H4 1.174 1.013
空气  1.205 1.000
乙烷 C2H6 1.263 0.977
氧气 O2 1.331 0.951
硫化氢 H2S 1.434 0.917
氯化氢 HCL 1.527 0.888
氩气 Ar 1.662 0.851
丙烷 C3H8 1.867 0.803
二氧化碳 CO2 1.842 0.813
氯甲烷 CH3CL 2.147 0.749
丁烷 C4H10 2.416 0.706
二氧化硫 SO2 2.726 0.665
氯气 CL2 3.000 0.634
 表压力
MPa  表压力
MPa
0.02 1.094 1.10 3.443
0.04 1.181 1.20 3.584
0.06 1.262 1.25 3.652
0.08 1.338 1.30 3.719
0.10 1.410 1.40 3.849
0.15 1.575 1.50 3.975
0.20 1.724 1.60 4.098
0.25 1.862 1.70 4.216
0.30 1.990 1.80 4.332
0.40 2.224 1.90 4.444
0.50 2.436 2.00 4.554
0.60 2.631 2.10 4.661
0.70 2.812 2.20 4.776
0.80 2.983 2.30 4.868
0.90 3.144 2.40 4.969
1.00 3.297 2.50 5.076

5、蒸汽的流量测量和换算
流量计测量饱和蒸汽时，可按下式进行换算和选择：
    (公式五)
式中：-蒸汽的密度（kg/m3）；M-蒸汽的流量（kg/h）；-仪表的度数（kg/h）
焦炉煤气流量计用户根据工作状态下的蒸汽密度，质量流量按上式换算，按水流量的规格选择仪表。
