| | 品牌：ViVO | | 型号：VIVO3012 | | 加工定制：是 | |
| | 类型：叶轮式 | | 测量范围：100000 m3/h | | 精度等级：0.5%FS | |
| | 适用介质：水、油、气体 | | 工作压力：1.6MPa MPa | | 工作温度：-20~80℃ ℃ | |

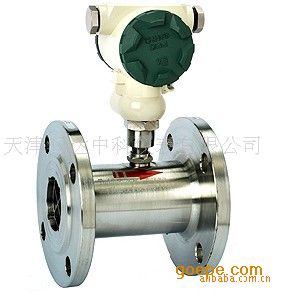

VIVO3012系列煤油流量计概 述
VIVO3012煤油流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Crl8Ni9Ti、2Cr13及刚玉AI203。、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m2/s的液体，对于运动粘度大于5×10-6m2/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。
煤油流量计工作原理
被测液体流经传感器时，传感器内叶轮助于液体的动能而旋转，此时，叶轮片使检出装置中的磁路磁阻发生周期性变化，因而在检出线圈两端就感应出与流量成正比的电脉冲信号，经检出器中的前置放大器放大后送至显示仪表。在测量范围内，传感器的流量脉冲频率与体积流量成正比，这个比值即为仪表系数用K表示：
或 K=N/V
式中：f-流量信号频率(Hz)
Q-体积流量(m3/h)
N-脉冲数
V-体积总量(L)
K-仪表系数(1/L)
每台传感器的仪表系数由制造厂填写在检定证书中。K值设入配套的显示仪表中，便可显示出瞬时流量和体积总量。
检定证书给出的仪表系数，适用于介质在工作温度下的粘度小于5*10
-6m
2/s的情况；对于大于5-10
-6m
2/s的液体，要对传感器进行实液标定后，按新的仪表系数使用。
如用户需用特殊型式的传感器，可共同协商订货，有防爆要求时，应选用防爆型传感器。
煤油流量计特点
高精度，一般可达±1％R、±05％R，高精度型可达±0.2％R；- 重复性好，短期重复性可达0.05％～0.2％，正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，是在贸易结算中是优先选用的流量计；
- 输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
- 可获得很高的频率信号(3～4kHz)，信号分辨力强；
- 范围度宽，中大口径可达1:20，小口径为1:10；
- 结构紧凑轻巧，安装维护方便，流通能力大；
- 适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
- 专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用性等；
- 可制成插入型，具体资料见VIVO3013产品资料，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
煤油流量计技术参数
执行标准 |
涡轮流量计（JB/T9246-1999） |
仪表口径
及连接方式 |
4、6、10、15、20、25、32、40采用螺纹连接
（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接 |
| 精度等级 |
±1%R，±0.5%R，±0.2%R（需特制） |
| 量 程 比 |
1:10、1:15、1:20 |
| 仪表材质 |
表体：304不锈钢或铸铝
叶轮：防腐ABS或优质铝合金
转换器：铸铝 |
| 使用条件 |
介质温度：-20℃～+80℃ 环境温度：-30℃～+60℃
相对湿度：5%～90% 大气压力：86KPa～106KPa |
| 工作电源 |
A：外电源：+24VDC±15%，波纹≤±5%，适用于4～20mA输出、脉冲输出、RS485等
B：1组3.0V010AH锂电池，电池电压在2.0～3.0V均可正常工作 |
| 整机功耗 |
A：外电源：＜1W
B：内电源：平均功耗≤1W，是连续使用三年以上 |
| 模拟输出 |
脉冲信号、4～20mA电流信号、控制信号 |
| 通讯输出 |
RS485 |
| 实时记录 |
启停记录、日记录、定时间间隔记录 |
| 电气接口 |
内螺纹M20*1.5或用户自定 |
| 防爆等级 |
ExdIIBT6或ExiaIICT4<
|
