| 品牌：润达中科 | 型号：TRD320 | 加工定制：否 | ||||
| 类型：电磁 | 测量范围：标准范围 m3/h | 精度等级： 0.5级，1.0级 | ||||
| 公称通径：DN10-DN600 mm | 适用介质：导电介质 | 工作压力：1.6-16 MPa | ||||
| 工作温度： -25～+60℃ ℃ |
| 执行标准 | 电磁流量计（JB/T9248-1999） | 流速范围 | 0.1-15m/s |
| 公称通经（mm（可定制） | |
电导率范围 | 被测流体电导率≥5μs/cm |
| 管道式橡胶衬里：DN40-DN2000 | 信号输出 | 4～20mA，脉冲/频率，控制电平 | |
| 流动方向 | 正，反，净流量 | 通讯输出 | RS485，MODBUS，HART，Profibus-DP协议 |
| 重复性误差 | 测量值的±0.1% | 供电电源 | 220VAC,允差15%或24VDC,纹波≤5% |
| 精度等级 | 0.5级，1.0级 | 直管段长度 | 上游≥5DN，下游≥2DN |
| 介质温度 | 常规橡胶衬里：-20～+60℃ | 连接方式 | 流量计与配管之间均采用法兰连接 |
| 高温橡胶衬里：-20～+90℃ | 防爆等级 | Exd[ia]iaqIICT5 | |
| 聚四氟乙烯衬里：-30～+120℃ | 防护等级 | IP65，特殊订制zui高可达IP68 | |
| 高温型四氟衬里：-20～+160℃ | 环境温度 | -25～+60℃ | |
| 额定工作压力（可定制） | DN10～DN25≤4.0MPa | 相对湿度 | 5%～95% |
| DN32～DN150≤1.6MPa | 消耗总功率 | 小于20W | |
| DN200～DN600≤1.0MPa | 量程比 | 150:1 |
| 选型表 | 选型示例：TRD320-40/1/M/2/C/1/4/0/P1/E | |||||||||||||||||||
| TRD320 | -□ | /□ | /□ | /□ | /□ | /□ | /□ | /□ | /□ | /□ | /□ | |||||||||
| 仪表通径 | *** | DN10-2000mm可选 | ||||||||||||||||||

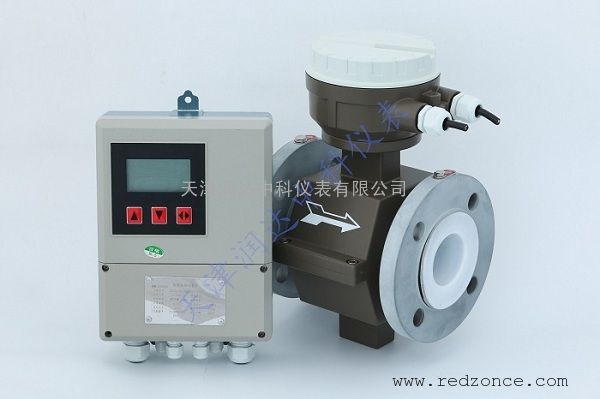

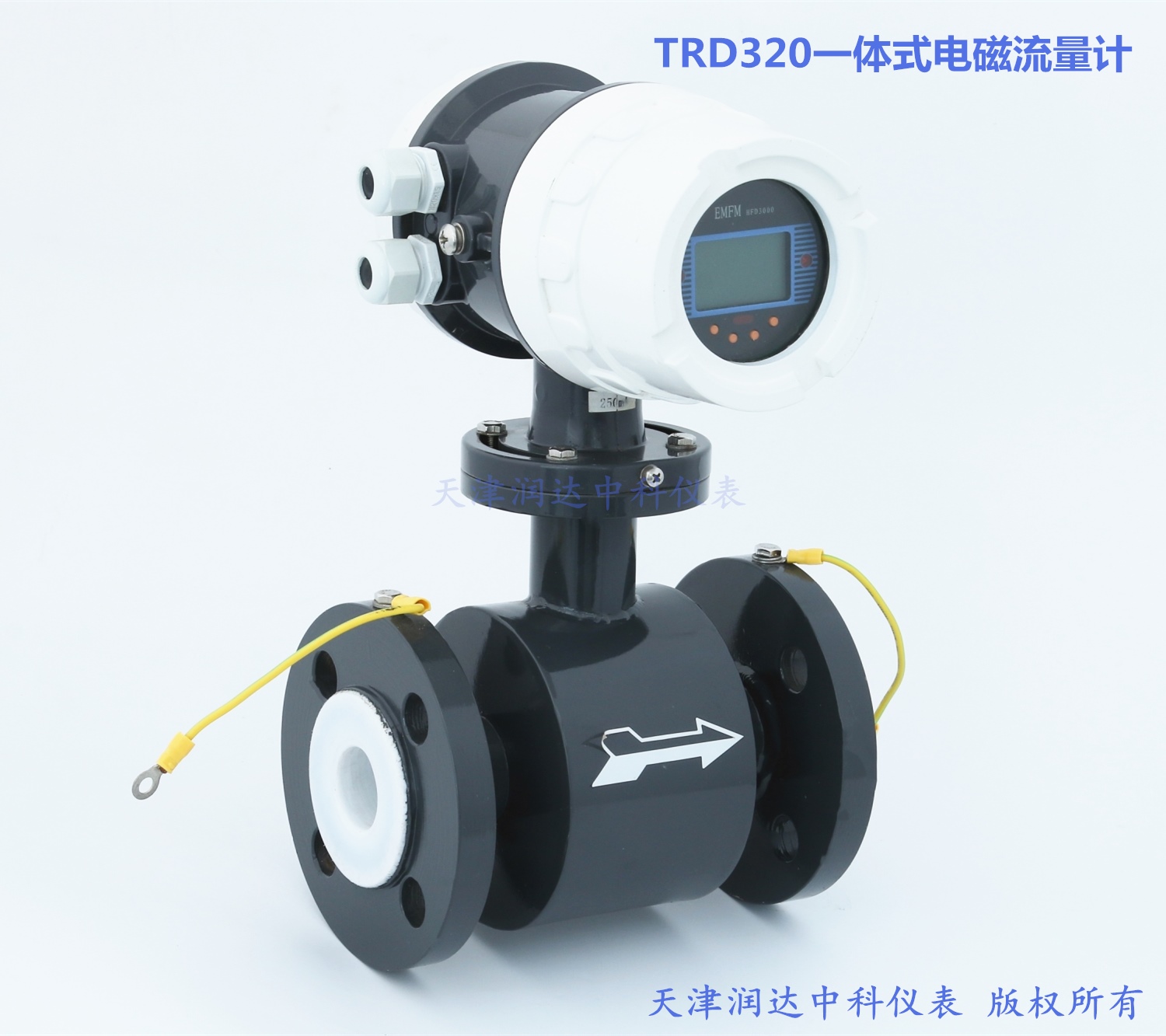

| 仪表类型 | 1 | 一体型 | ||||||||||||||||||
| 2 | 分体型 | |||||||||||||||||||
| 电极材料 | M | 316L不锈钢 | ||||||||||||||||||
| T | 钛（Ti） | |||||||||||||||||||
| D | 钽（Ta） | |||||||||||||||||||
| Hb | 哈氏合金-B | |||||||||||||||||||
| Hc | 哈氏合金-C | |||||||||||||||||||
| P | 铂（Pt） | |||||||||||||||||||
| W | 碳化钨（WC） | |||||||||||||||||||
| 输出方式 | 0 | 无输出 | ||||||||||||||||||
| 1 | 脉冲当量 | |||||||||||||||||||
| 2 | 4-20mA | |||||||||||||||||||
| 衬里材料 | C | 氯丁橡胶（CR） | ||||||||||||||||||
| U | 聚氨酯橡胶（PU） | |||||||||||||||||||
| F | 聚四氟乙烯（F4/PTFE） | |||||||||||||||||||
| E | 特氟龙（F46/FEP） | |||||||||||||||||||
| P | 四氟乙烯全氟烷氧基乙烯基醚共聚物（PFA） | |||||||||||||||||||
| 供电电源 | 0 | 220VAC | ||||||||||||||||||
| 1 | 24VDC | |||||||||||||||||||
| 通讯方式 | 0 | 无通讯 | ||||||||||||||||||
| 1 | RS485 | |||||||||||||||||||
| 2 | RS232 | |||||||||||||||||||
| 3 | Modbus | |||||||||||||||||||
| 4 | Hart | |||||||||||||||||||
| 接地环 | 0 | 无接地环 | ||||||||||||||||||
| 1 | 有接地环 | |||||||||||||||||||
| 2 | 有接地电极 | |||||||||||||||||||
| 耐压等级 | P1 | 1.6MPa | ||||||||||||||||||
| P2 | 1.0MPa | |||||||||||||||||||
| P3 | 0.6MPa | |||||||||||||||||||
| P（n） | 特殊定制 | |||||||||||||||||||
| 防爆等级 | N | 无防爆 | ||||||||||||||||||
| E | 防爆Exd[ia]iaqIICT5 | |||||||||||||||||||
| 上限流量 | n | 上限流量（量程）m³/h | ||||||||||||||||||
