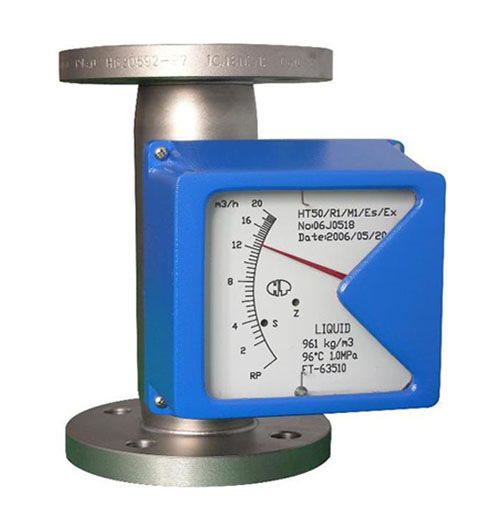

LZ系列金属管浮子流量计使用说明

LZ系列金属管浮子流量计、科菲流量计

恶劣环境用流量计

LZ系列金属管浮子流量计结构简单、工作可靠、准确度高、适用范围广。与玻璃转子流量计相比较能耐较高的压力。LZ系列流量计具有就地指示、电远传、限位开关报警、耐腐蚀、夹套型、阻尼型和防爆等品种。广泛应用于国防、化工、石油、冶金、电力、环保、医药和轻工等部门的液体、气体流量的测量与自动控制。
流量计检测部件均由304SS不锈钢材料制成，特殊场合也可由316SS、316L或内衬F46等耐腐蚀材料组成。流量计DN15～100仪表，高度均为250 mm。
连接法兰采用GB/T 9119.8～10标准，也可根据用户特殊要求定制。
本公司生产的电远传型LZ系列金属管浮子流量计摒弃了连杆传动的接触传递方式，全部采用自主研发的非接触式智能ESK变送器，极大提高了仪表的准确性、可靠性。

由下而上的流体通过直立的测量管时，浮子在压差的作用下上升、浮子上升的高度即代表流量的大小。并通过磁耦合联结传递指示，显示瞬时流量。
1 连接法兰
2 浮子导向盘
3 浮子
4 测量体
5 管体
6 浮子止挡
7 弹簧卡圈
8 指示器

1. 测量范围：水（2.5～150000）L/h；
空气（0.07～2000）m3/h （在0.101025 MPa、20℃）。
2. 准确度等级： 1.5、2.5级。
3. 量程比： 10：1。
4. 工作压力： DN15～50，4.0 MPa； DN80～100，1.6MPa。
5. 介质温度： －80℃～200℃（内衬F46流量计0℃～80℃）。
6. 液体介质粘度：DN15＜5mPa•s；DN25～100＜5mPa•s。
7. 连接方式：法兰连接、螺纹连接等；
法兰采用GB/T9119.8～10标准，或按客户要求。
8. 总长度： DN15～100 250mm。
9. 测量管材质：普通型304SS，耐腐型304SS内衬四氟，316L、316、316L内衬四氟等。
如用户有特殊要求可特殊订货。

LZ系列的智能显示型金属管浮子流量计，采用国际先进的MSP系列CPU作为仪表的内核，采用大规格的液晶显示屏，可以实时显示瞬时流量，累积流量，并可方便地与上位机连接，以便形成流量测控网。
1．液晶屏上排4位显示实时瞬时流量，小数点位置可以根据需要设定。
液晶屏下排8位显示累积流量。仪表刚开始使用时，小数点位置在第五位（从左边起始），随着累积流量增加，仪表自动右移小数点位置。当累积到99999999时，自动清零累积流量值。用户在使用过程中，若需清零累积流量，请参照接线图2示意，同时按下“ENTER”和 “DOT”键；或者同时按下面板上的“增”和“减”键数秒。
累积流量值具有断电保护功能。
友情提醒：仪表投入使用时，请首先清零累积量。
2．与上位机连接图见图3.

图5 与上位机连接图
3、一般情况下，“红”或“蓝”色引线接DC24V的“+”；“黑”色引线接二线制仪表的“+”输入端。

1. LZ型

图7 安装尺寸

2. GB/T 911.8～10法兰
表3

图8

表4
