| 品牌：多钦 | 型号：LWGY | 加工定制：是 | ||||
| 类型：容积式 | 测量范围：0-10000000 m3/h | 精度等级：0.2 | ||||
| 公称通径：DNM.5-300 mm | 适用介质：液体 | 工作压力：6.3 MPa | ||||
| 工作温度：180 ℃ |
不锈钢涡轮流量计常用型号：LWGY-25ABRS3/NE-TBS
型号注解： 涡轮流量计，测量介质为液体，表体材质为304不锈钢，额定压力4.0MPa,常温，现场显示瞬时流量和累计流量，螺纹连接，快卸连接，精度0.5，现场显示瞬时流量和累计流量，24V供电4-20mA输出。
注：流量计，规格、口径不同，配置不同，价格就不同，不是一口价产品，需要根据您的工况选型报价~

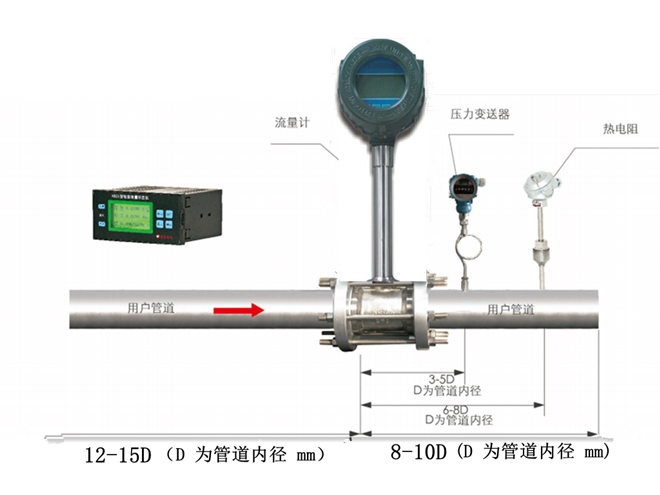

LWGY系列不锈钢涡轮流量计
1．结构特征与工作原理
（1）结构特征
传感器为硬质合金轴承止推式，不仅保证精度，耐磨性能提高，而且具有结构简单、牢固以及拆装方便等特点。
（2）工作原理
流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：
式中：
f——脉冲频率[Hz]
k——传感器的仪表系数[1/m3]，由校验单给出。
Q——流体的瞬时流量（工作状态下）[m3/h]
3600——秒时换算系数
每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。
2.性能指标
正常工作条件:
流体温度范围：-20～+100℃，高温型-20~+150℃
环境温度：-25～55℃
环境湿度：≤80%RH
电源电压：前置放大器12VDC（特殊定货5~24V）
LWGY/TBS型转换器24VDC±10%
涡轮流量计(传感器)的公称通径、公称压力、zui大压力损失、流量范围等技术性能见表1。
表1
|
公称 通径 Dn (mm) |
流 量 范 围 |
公称 压力 PN （Mpa） |
***大 压力 损失 （Mpa） |
|
|||||
|
基本误差限 ±0.2% |
基本误差限 0.5% |
基本误差限 1.0% |
|||||||
|
下限 |
上限 |
下限 |
上限 |
下限 |
上限 |
|
|||
|
2* |
- |
- |
- |
- |
0.010 |
0.130 |
1.6 |
0.15 |
|
|
3* |
- |
- |
- |
- |
0.040 |
0.250 |
1.6 |
0.12 |
|
|
4* |
- |
- |
- |
- |
0.04 |
0.25 |
6.3 |
|
|
|
6 |
|
|
0.1 |
0.6 |
0.1 |
0.6 |
6.3 16* 25* 25 40* |
0.08 |
|
|
10 |
|
|
0.25 |
1.2 |
0.2 |
1.2 |
|
||
|
15 |
1.2 |
5 |
0.6 |
4 |
0.5 |
5 |
|
||
|
20 |
1.5 |
7 |
1.1 |
7 |
0.7 |
7 |
|
||
|
25 |
2 |
10 |
1.6 |
10 |
1 |
10 |
0.04 |
|
|
|
32 |
3.2 |
16 |
2.5 |
16 |
1.6 |
16 |
2.5 2.5 2.5 2.5 2.5 |
|
|
|
40 |
4 |
20 |
3 |
20 |
2.5 |
25 |
|
||
|
50 |
8 |
40 |
4 |
40 |
4 |
40 |
|
||
|
65 |
12 |
60 |
6 |
60 |
6 |
60 |
|
||
|
80 |
20 |
100 |
10 |
100 |
10 |
100 |
|
||
|
100 |
25 |
160 |
20 |
