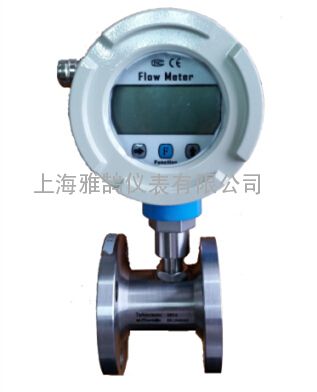

液体涡轮流量计详细信息

品牌：

型号：

品牌：雅鹄	型号：FRL	加工定制：是
类型：叶轮式	测量范围：0.04-800 m3/h	精度等级：1%R,0.5%R
公称通径：DN4--DN200 mm	适用介质：流体	工作压力：2.5--25 MPa
工作温度：-200-120 ℃

一、概述
　　F R L系列涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性
好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉AI2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×106m2/s的液体，对于运动粘度大于5×106m2/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。

二、特点
1、高精确度，—般可达±1％R、±0.5％R，高精度型可达±0.2％R；
2、重复性好，短期重复性可达0.05％~0.2％正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；
3、输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
4、可获得很高的频率信号(3~4kHz)，信号分辨力强；
5、范围度宽，中大口径可达1∶20，小口径为1∶10；
6、结构紧凑轻巧，安装维护方便，流通能力大；
7、适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8、专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；
9、可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便
三、工作原理
　　当被测流体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中的磁通随之发生周期性变化，产生周期性的感应电势，即电脉冲信号，经放大器放大后，送至显示仪表显示。
四、基本参数

执行标准	涡轮流量传感器(JB／T9246～1999)
仪表口径(mm) 及连接方式	4、6、10、15、20、25、32、40采用螺纹连接 15、20、25、32、40)50、65、80、100、 125、150、200采用法兰连接
精度等级	±1％R、±0．5％R、±0．2％R(需特制)
量程比	1∶10；1∶15；1∶20
传感器材质	304不锈钢，316（L)不锈钢等
使用条件	介质: -200°C～+120°C;环境: -200°C～+60°C
相对湿度	5％～90％大气压力：86Kpa～106Kpa
信号输出功能	脉冲信号、4～20mA信号
通讯输出功能	RS485通讯、HART协议等
工作电源	外电源：+24VDC±15％，纹波≤±5％，适用于4～20mA输出、脉冲输出、RS485等内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作
信号线接口	基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5
防爆等级	ExiaIICT4或ExdIIBT6
防护等级	IP65或更高(可订制)

造型表 测量范围及工作压力

仪表口径(mm)	正常流量范围(m3/h)	扩展流量范围(m3/h)	常规连接方式与耐压等级	特制耐压等级(Mpa)(法兰夹装)
DN4	0.04～0.25	0.04～0.4	螺纹连接／6.3MPa	10、16、25
DN6	0.1～0.6	0.06～0.6	螺纹连接／6.3MPa	10、16、25
DN10	0.2～1.2	0.15～1.5	螺纹连接／6.3MPa	10、16、25
DN15	0.6～6	0.4～8	螺纹连接／6.3MPa	4.0、6.3、10、16、25
DN15	0.6～6	0.4～8	法兰连接／2.5MPa	4.0、6.3、10、16、25
DN20	0.8～8	0.45～9	螺纹连接／6.3MPa	4.0、6.3、10、16、25
DN20	0.8～8	0.45～9	法兰连接／2.5MPa	4.0、6.3、10、16、25
DN25	1～10	0.5～10	螺纹连接／6.3MPa	4.0、6.3、10、16、25
DN25	1～10	0.5～10	法兰连接／2.5MPa	4.0、6.3、10、16、25
DN32	1.5～15	0.8～15	螺纹连接／6.3MPa	4.0、6.3、10、16、25
DN32	1.5～15	0.8～15	法兰连接／2.5MPa	4.0、6.3、10、16、25
DN40	2～20	1～20	螺纹连接／6.3MPa	4.0、6.3、10、16、25
DN40	2～20	1～20	法兰连接／2.5MPa	4.0、6.3、10、16、25
DN50	4～40	2～40	法兰连接／2.5MPa	4.0、6.3、10、16、25
DN65	7～70	4～70	法兰连接／2.5MPa	4.0、6.3、10、16、25
DN80	10～100	5～100	法兰连接／2.5MPa	4.0、6.3、10、16、25
DN100	20～200	10～200	法兰连接／1.6MPa	2.5、4.0、6.3、10、16、25
DN125	25～250	13～250	法兰连接／1.6MPa	2.5、4.0、6.3、10、16
DN150	30～300	15～300	法兰连接／1.6MPa	2.5、4.0、6.3、10、16
DN200	80～800	40～800	法兰连接／1.6MPa	2.5、4.0、6.3、10、16
