| 品牌：多钦 | 型号：LWGY | 加工定制：是 | ||||
| 类型：叶轮式 | 测量范围：4-40 m3/h | 精度等级：0.5 | ||||
| 公称通径：50 mm | 适用介质：腐蚀性液体 | 工作压力：0.6 MPa | ||||
| 工作温度：120 ℃ |
常温碱溶液用流量计，耐腐蚀即四氟涡轮流量计：.可以用来测量具有腐蚀性的液体，任何酸碱盐溶液都可以测量，zui高压力0.6MPa,安装 简单，性价比高，特别是不确定介质具体成分的时候可以优先选择，要求满管。根据管径的不同以及现场安装需求，可以选择螺纹连接、法兰连接.....原理是一样的，涡轮流量传感器主要用来测量任何洁净的液体，不能有杂质，如果需要，可以增加过滤器。
DN50防腐型智能流量计 四氟涡轮流量计常用型号：LWGY-50CBFS1/LWF
型号备注：耐腐蚀用智能型四氟涡轮流量计，DN50,测量介质为常温碱溶液溶液，额定压力0.6MPa，常温，全四氟材质，精度0.2/0.5可选，法兰连接，电流信号输出，无显示（也可以显示），多适用于定量控制系统。
注：流量计，有很多规格，不是一口价产品，口径不同，配置不同，价格就不同，需要根据您的工况选型报价~~~
DN50防腐型智能流量计正常工作条件:
流体温度范围：-20～+100℃，高温型-20~+150℃
环境温度：-25～55℃
环境湿度：≤80%RH
电源电压：前置放大器12VDC（特殊定货5~24V）
LWGY/TBS型转换器24VDC±10%
安装:
LWGY-4～25，PN6.3MPa非螺纹密封的管螺纹连接
LWGY- 4～25，PN16MPa，PN25MPa卡套式连接
LWGY- 6～25，PN4.0MPa夹持式连接
LWGY- 10～25，PN4.0MPa法兰式连接
LWGY- 15～100，快卸式连接
LWGY- 40～300，法兰连接
所有管道连接用的法兰、螺栓、密封垫圈、卡套、卡箍等均由用户自备。如需本公司提供，请在定货时提出。
3.4 接触液体部件的材质：
A型：浸渍树脂石墨 B型：硬质合金（DN≤25mm的为红刚玉）
C型：聚四氟乙稀。
A型：1cr18Ni9Ti B型：硬质合金（DN≤25mm9Cr18淬硬镀防护及耐磨镀层或17～4PH 镀钛合金）
DN50防腐型智能流量计 性能指标
涡轮流量计(传感器)的公称通径、公称压力、zui大压力损失、流量范围等技术性能见表1。
表1
|
公称 通径 Dn (mm) |
流 量 范 围 |
公称 压力 PN （Mpa） |
***大 压力 损失 （Mpa） |
|
|||||
|
基本误差限 ±0.2% |
基本误差限 0.5% |
基本误差限 1.0% |
|||||||
|
下限 |
上限 |
下限 |
上限 |
下限 |
上限 |
|
|||
|
2* |
- |
- |
- |
- |
0.010 |
0.130 |
1.6 |
0.15 |
|
|
3* |
- |
- |
- |
- |
0.040 |
0.250 |
1.6 |
0.12 |
|
|
4* |
- |
- |
- |
- |
0.04 |
0.25 |
6.3 |
|
|
|
6 |
|
|
0.1 |
0.6 |
0.1 |
0.6 |
6.3 16* 25* 25 40* |
0.08 |
|
|
10 |
|
|
0.25 |
1.2 |
0.2 |
1.2 |
|
||
|
15 |
1.2 |
5 |
0.6 |
4 |
0.5 |
5 |
|
||
|
20 |
1.5 |
7 |
1.1 |
7 |
0.7 |
7 |
|
||
|
25 |
2 |
10 |
1.6 |
10 |
1 |
10 |
0.04 |
|
|
|
32 |
3.2 |
16 |
2.5 |
16 |
1.6 |
16 |
2.5 2.5 2.5 2.5 2.5 |
|
|
|
40 |
4 |
20 |
3 |
20 |
2.5 |
25 |
|
||
|
50 |
8 |
40 |
4 |
40 |
4 |
40 |
|
||
|
65 |
12 |
60 |
6 |
60 |
6 |
60 |
|
||
|
80 |
20 |
100 |
10 |
100 |
10 |
100 |
|
||
|
100 |
25 |
160 |
20 |
160 |
20 |
200 |
1.6或2.5 |
|
|
|
150 |
50 |
300 |
40 |
300 |
40 |
400 |
|
||
|
200 |
120 |
600 |
100 |
600 |
80 |
800 |
1.6 |
|
|
|
250* |
200 |
1000 |
160 |
1000 |
120 |
1200 |
|
||
|
300* |
|
|
250 |
1600 |
180 |
1800 |
|
||
注：“*"为特殊定货，
公称通径为2mm的，流量范围0.040~0.13m3/h时基本误差：±1%读数的，≤0.040m3/h时基本误差：±1%满度值的。
公称通径为3mm的，流量范围0.085~0.250m3/h时基本误差：±1%读数的，
≤0.085m3/h基本误差：±1%满度值的。
表中所示流量范围为常规值，如有需要可根据用户要求作适度扩展，其***低流速可扩展至0.3m/s左右，有的规格可更低些，其扩展区域内的精度按满度值的相对误差表示。
安装、使用和调整

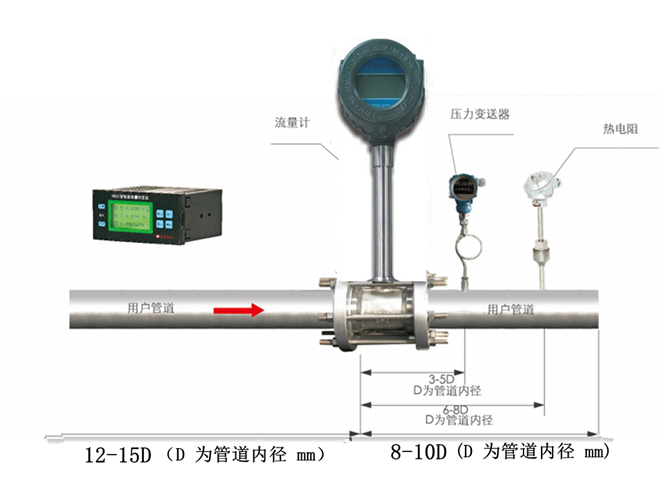

传感器可水平、垂直安装，垂直安装时流体方向必须向上。液体应充满管道，不得有气泡。安装时，液体流动方向应与传感器外壳上指示流向的箭头方向一致。传感器上游端至少应有20倍公称通径长度的直管段，下游端应不少于5倍公称通径的直管段，其内壁应光滑清洁，无凹痕、积垢和起皮等缺陷。传感器的管道轴心应与相邻管道轴心对准，连接密封用的垫圈不得深入管道内腔。
传感器应远离外界电场、磁场，必要时应采取有效的屏蔽措施，以避免外来干扰。
为了检修时不致影响液体的正常输送，建议在传感器的安装处，安装旁通管道。
传感器露天安装时，请做好放大器及插头的防水处理。传感器与显示仪表的接线如图四所示。
当流体中含有杂质时，应加装过滤器，过滤器网目根据流量杂质情况而定，一般为20～60目。当流体中混有游离气体时，应加装消气器。整个管道系统都应良好密封。
用户应充分了解被测介质的腐蚀情况，严防传感器受腐蚀。
涡轮流量传感器,脉冲输出,可以配套流量积算仪显示瞬时流量和累计流量;也可以配套定量控制仪,实现定量控制;也可以配套冷热量积算仪,进行热量测量.客户根据自己需要,选择适合自己的配置.
选型参考：
同系列其他产品展示：
常温硫酸溶液用流量计 也可以用电磁流量计来测量。
